Suajes y Grabados GL Suajes industriales • Rotativos • Planos • Grabados

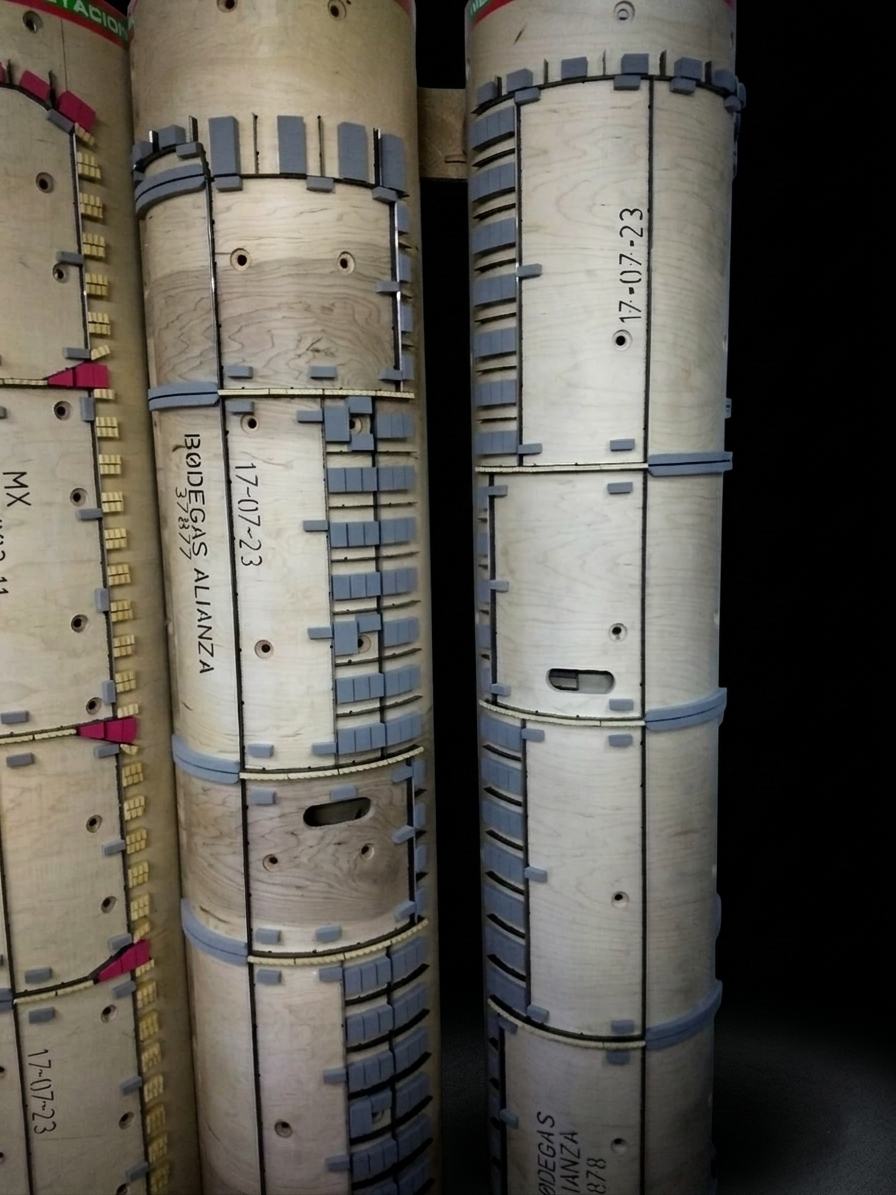

Suajes industriales para empaque
Suajes y Grabados GL

Suajes y grabados para fabricantes de cajas

Fabricacion a medida para cajas de carton, corrugado y empaque con corte limpio, hendido preciso y produccion repetible.

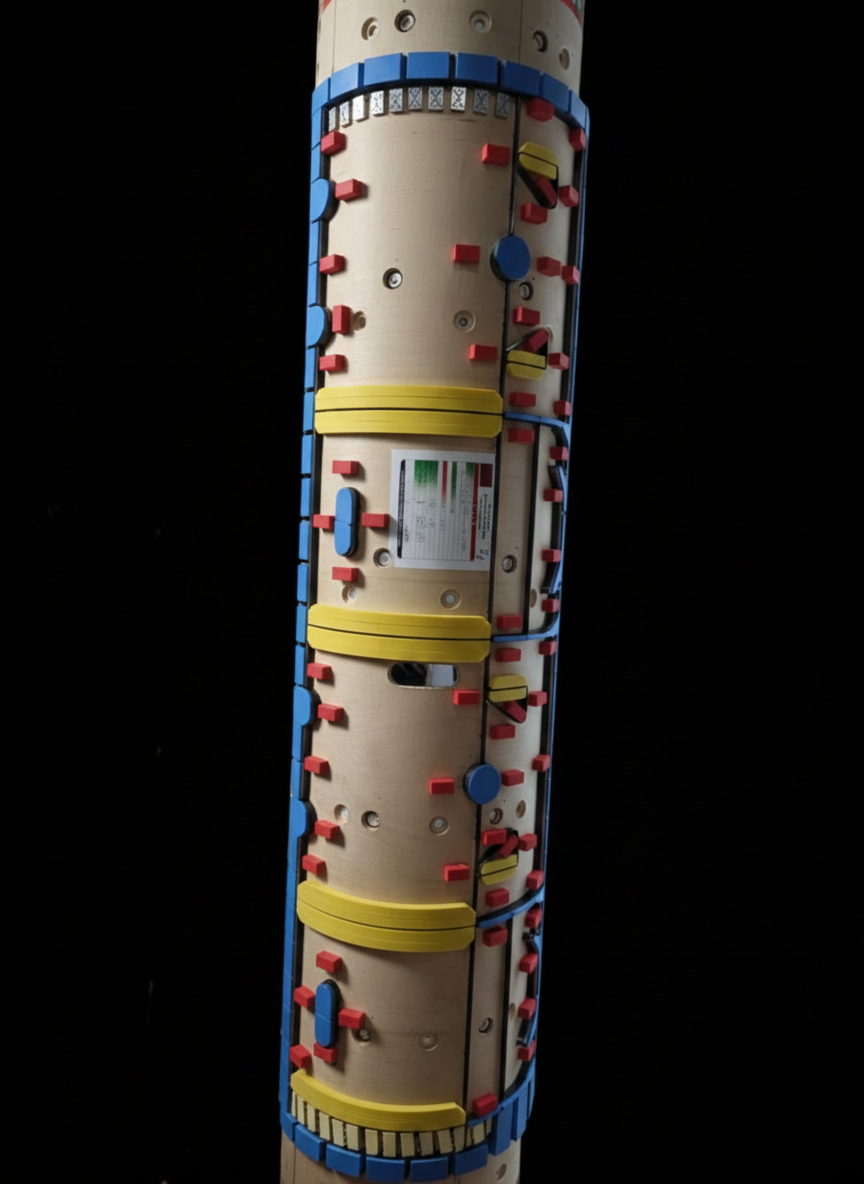

Componentes de suaje
Detalle de trabajo Componentes calibrados y armado exacto Materiales listos para produccion con enfoque en estabilidad, ajuste y durabilidad.

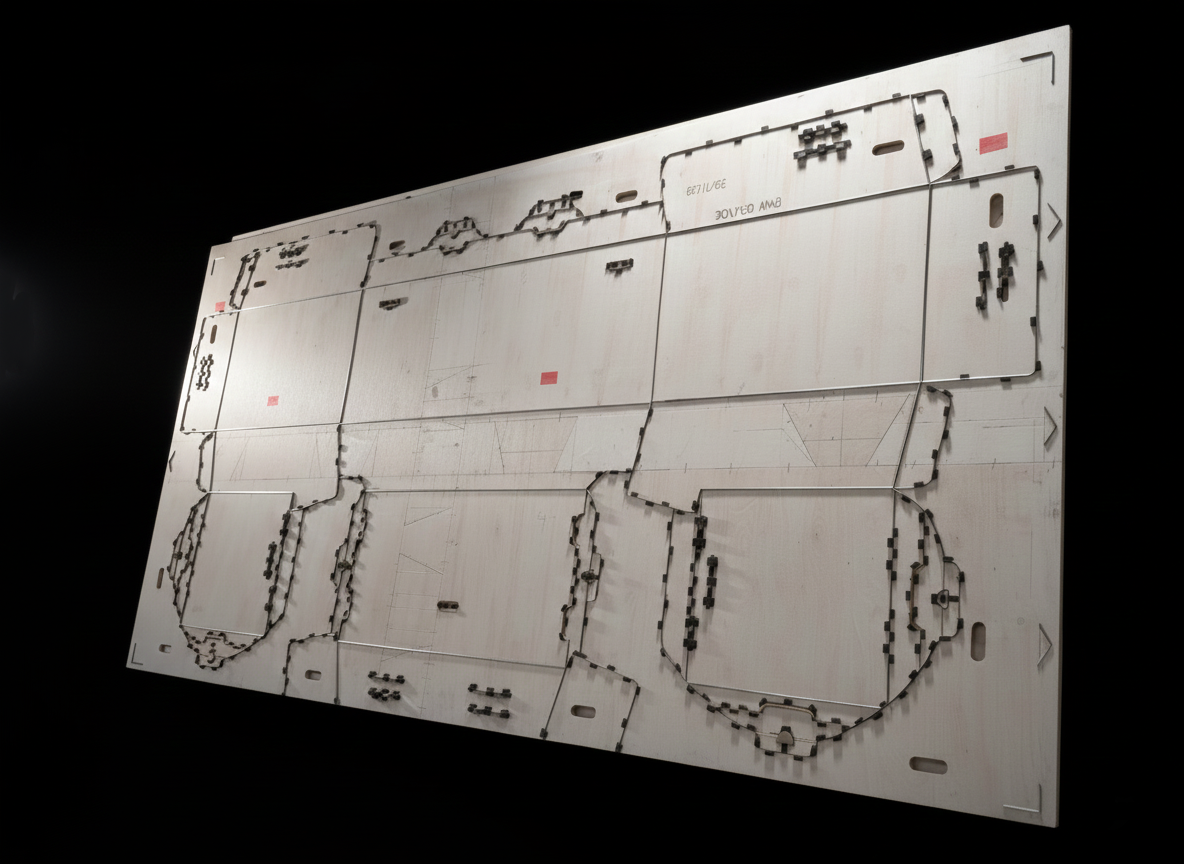

Base de corte para suaje
Produccion a medida Soluciones para corte, hendido y grabado Desarrollo de suajes y grabados segun medidas, tipo de caja y requerimientos de produccion.

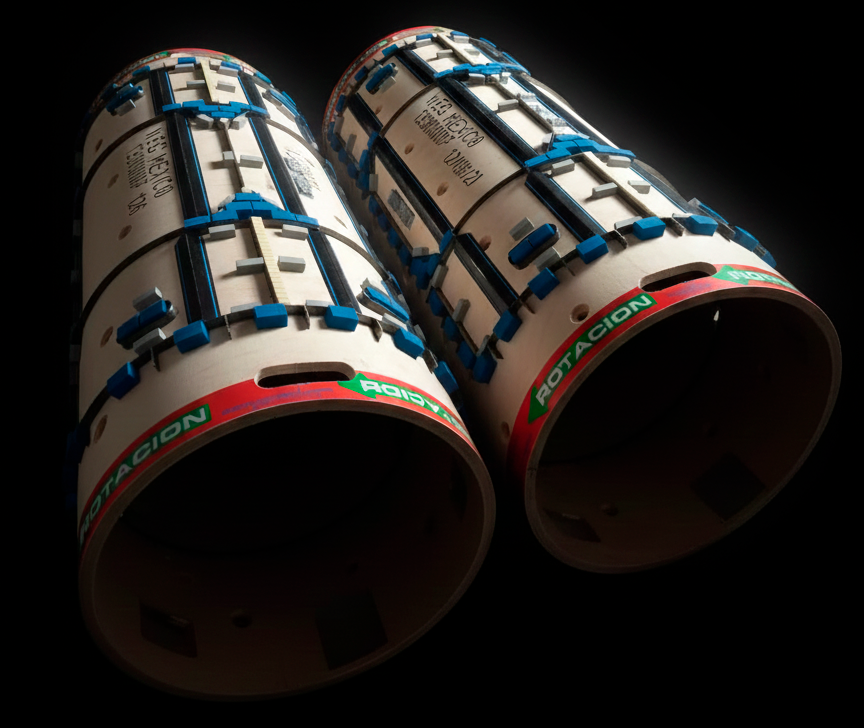

Piezas metalicas para suajes
Acabado profesional Piezas confiables para trabajo industrial continuo Exactitud en cada pedido para lineas de produccion que no pueden detenerse.
CATÁLOGO

Suajes & Grabados GL

Somos proveedores especializados en suajes rotativos y planos de alta precisión para la industria de elaboración de cajas, creando cualquier tipo de diseño o forma de empaque que sea requerido, procurando siempre exactitud y calidad.

Suajes Rotativos Suajes Planos Hules Plecas Calado

Diseñamos suajes para procesos industriales que exigen exactitud, repetibilidad y tiempos de entrega confiables. Fabricamos piezas para corte, hendido y soluciones especiales con enfoque en empaque, corrugado y producción a medida.

Alta precisión Industria del cartón Asesoría técnica

Productos

Explora por categoría. Cada bloque resume lo importante y despliega el detalle solo cuando lo necesitas.

Hules para expulsión, hendido y precisión

Soluciones para troqueles y suajes con distintos niveles de resistencia, geometría y aplicación según el trabajo de empaque.

5tipos de aplicación
Con / Sinadhesivo disponible
Muy altaresistencia en Polytop

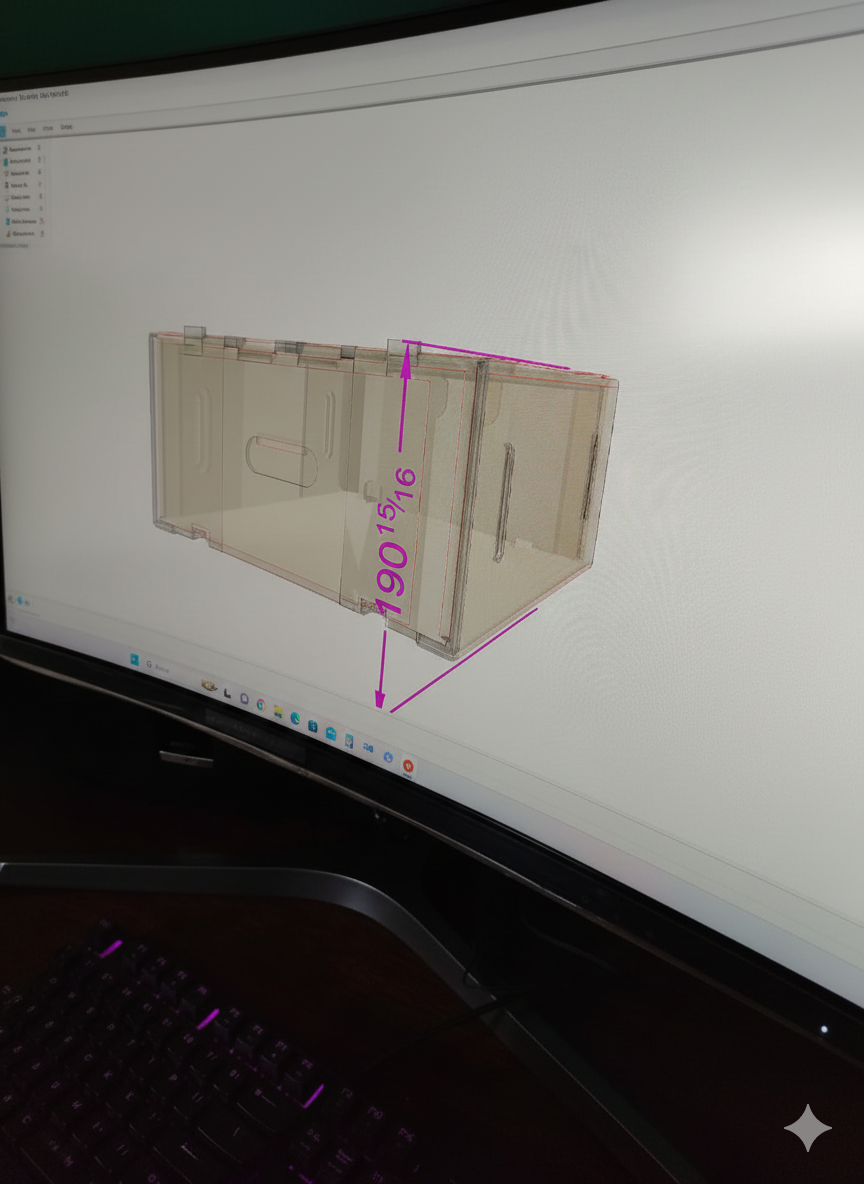

Hules y componentes para suajes
  • Hule interior (hendido): Se coloca al interior del troquel, a lo largo de las líneas de hendido para evitar que el cartón se rompa. Resistencia: Baja.
  • Hule interior (expulsión): Se coloca en el interior de la caja para permitir expulsar la caja. Resistencia: Media.
  • Hule lateral: Se coloca en los lados de la pleca de corte para facilitar la expulsión del material de desperdicio. Resistencia: Alta.
  • Hule festonado: Utilizado para expulsar el desperdicio dentro de las ranuras. Resistencia: Alta.
  • Hule Polytop: Se coloca en pequeños segmentos en cortes de alta precisión, alrededor de las plecas de corte. Resistencia: Muy alta.
Expulsión Hendido Alta precisión
  • Hule Dura Bull 1/8 x 11/16 x 9.75 ondulado
  • Hule Dura Bull 1/4 x 11/16 x 9.75 ondulado
  • Hule Gris 1/2 x 2 x 20 sin ADH
  • Hule Azul 5/8 x 5/8 x 1 1/4 sin ADH
  • Hule Dura Bull 3/16 x 11/16 x 9.75 ondulado
  • Hule Dura Bull 5/16 x 11/16 x 9.75 ondulado
  • Hule Dura Bull 3/4 x 11/16 x 9.75 ondulado
  • Hule Rojo 3/4 x 3/4 x 1 sin ADH
  • Hule Gris 1/8 x 1/8 x 1 sin ADH
  • Hule Gris 1/2 x 1/2 x 1 sin ADH
  • Hule Rojo 5/8 x 5/8 x 1 1/4 sin ADH
  • Hule Azul 1/2 x 1/2 x 20 sin ADH
  • Hule Cushion Crease 08.0mm (3.15") azul
  • Hule Polytop 35 verde 15mm x 658mm x 380mm
  • Hule Polytop 30 azul 15mm x 658mm x 380mm
  • Hule Polytop 20 amarillo 14mm x 658mm x 380mm
  • Hule Negro 3/4 x 3/4 x 11 con ADH
Sin ADH Con ADH Ondulado

Plecas de acero para corte, doblez y perforado

Perfiles templados pensados para rendimiento de corte, flexibilidad y comportamiento controlado en procesos industriales.

3tipos principales
2 a 6 ptespesores comunes
Recta / Curvaperfiles disponibles

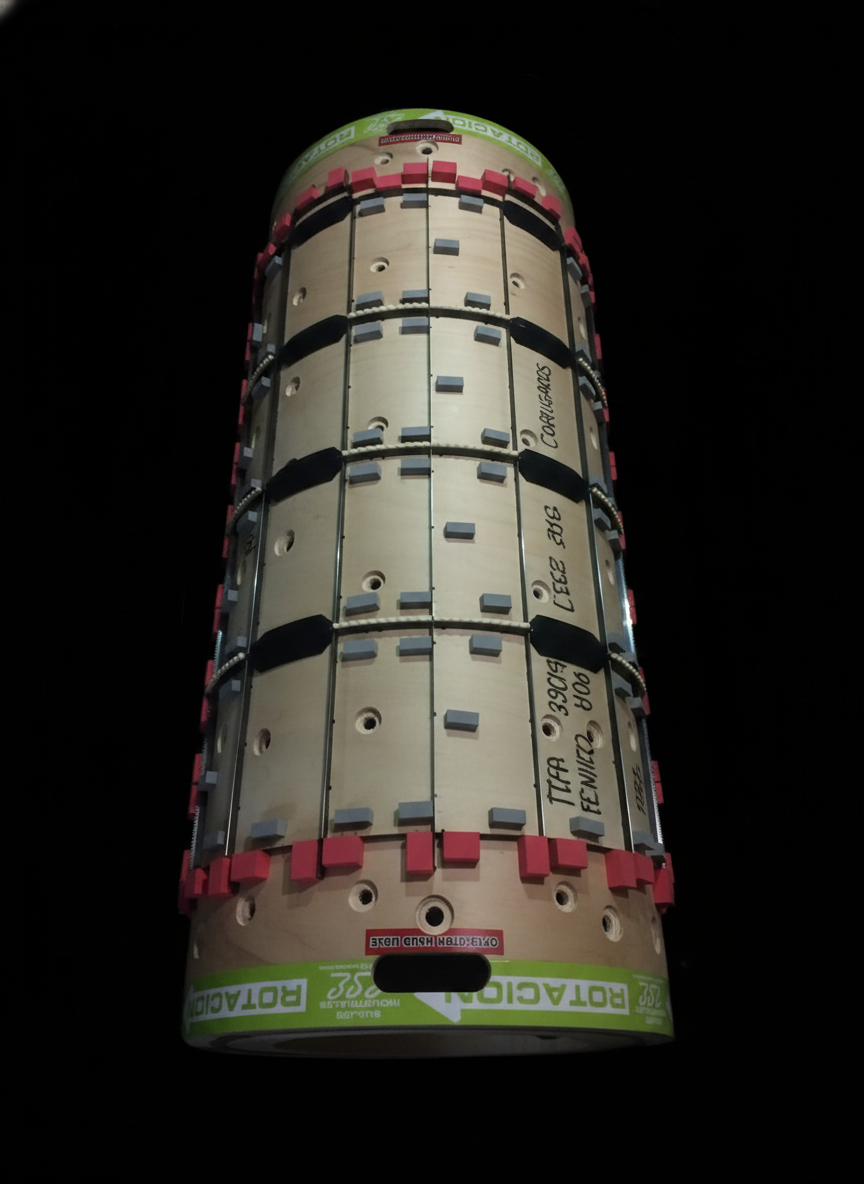

Plecas y armado de suajes
  • Pleca de Corte: Acero templado con mayor dureza en núcleo para mejor rendimiento de corte y menor dureza en caras externas para facilitar flexibilidad. Espesores: 2, 3 y 4 pt.
  • Pleca de Doblez: Señala áreas donde el material debe doblarse en lugar de cortarse; perfil redondeado para trabajo eficaz. Espesores: 2, 3, 4 y 6 pt.
  • Pleca de Perforado: Indica una línea de perforación para que el material pueda desprenderse fácilmente. Espesores: 2, 3 y 4 pt.
Corte Doblez Perforado

Pleca Recta

  • 900 10TH
  • 1000 12TH
  • 1030 10TH
  • 990 8TH
  • 860 4 PT
  • 860 4/8 PTS
  • 875 4/8 PTS
  • Perforado 937 (varias medidas)
  • Ziper
  • Diente de tiburón

Pleca Curva

  • 900 8TH
  • 900 10TH
  • 1000 12TH
  • 1030 10TH
  • 850 4 PTS
  • 850 4/8 PTS
  • Microtrack 860 4 PTS
  • Ondulada 850
  • Perforado 937 (varias medidas)
Perfiles Medidas por pedido

Calado de madera para montaje preciso

Preparación del cuerpo del troquel para colocar plecas respetando puentes, sujeción y comportamiento del material durante el corte.

3/16"broca de inicio
#43 / #44seguetas comunes
Zig-zagmejor sujeción

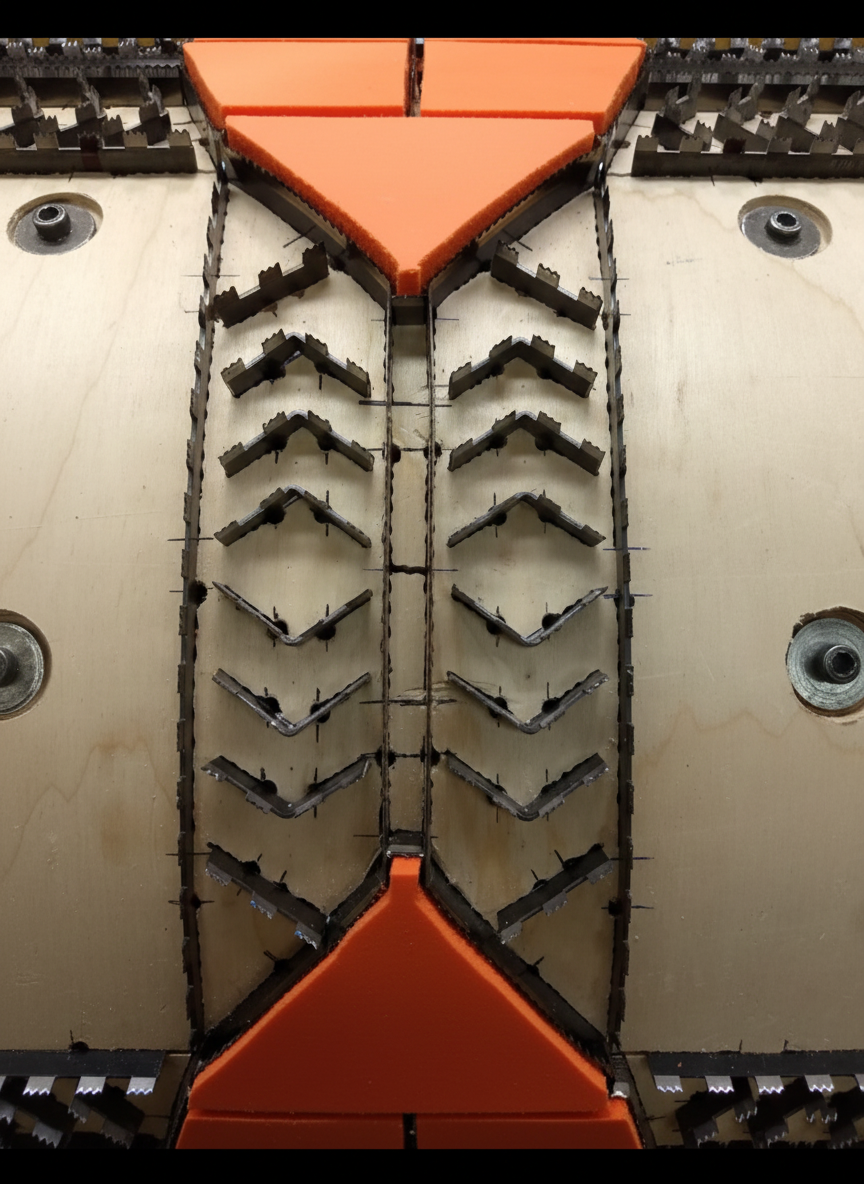

Base para calado y suaje
  • El más común es el calado tradicional realizado con una segueta.
  • Para calado tradicional se utiliza una broca 3/16" para iniciar la perforación.
  • Al introducir la segueta (comúnmente #43 y #44) se realizan cortes en zig-zag para mejorar sujeción.
  • Esto ayuda a que la pleca se sostenga mejor y se eviten problemas de desprendimiento.
Troqueles Puentes Zig-zag

El objetivo del calado no es solo abrir espacio: también controla la sujeción de la pleca, el comportamiento del puente y la estabilidad del troquel durante la producción.

Suajes industriales para producción continua

Fabricación y soporte para suajes rotativos y planos, consumibles y componentes para empaque según medidas, calibre y aplicación.

Rotativoslíneas de alta producción
Planossoluciones versátiles
A medidasegún requerimiento
Suajes y grabados GL

Fabricación y soporte para suajes rotativos y planos, consumibles y componentes para empaque. Solicita cotización con medidas, calibre, aplicación y cantidad requerida para recomendar la configuración correcta.

Rotativos Planos Alta precisión
  • Medidas del desarrollo o del cilindro.
  • Tipo de material y calibre.
  • Aplicación: corte, hendido, perforado o combinación.
  • Cantidad, urgencia y si requiere refacción o fabricación nueva.
Sostenibilidad y reciclaje

Produccion responsable para empaque, materiales y procesos mas limpios

Buscamos trabajar con criterios de aprovechamiento, reduccion de desperdicio y mejor uso de materiales en cada desarrollo. Un suaje bien fabricado no solo mejora el corte: tambien ayuda a reducir merma, errores de produccion y consumo innecesario.

Menos merma Mayor precision para disminuir errores y desperdicio en produccion.
Reciclaje Enfoque en procesos compatibles con carton y empaques reciclables.
Mejor uso Optimizacion de materiales para piezas funcionales y durables.

Galería

Fotos de trabajos y componentes. (Toma las imágenes de tu carpeta /img.)

Portada de la galeria
Suajes y Grabados GL

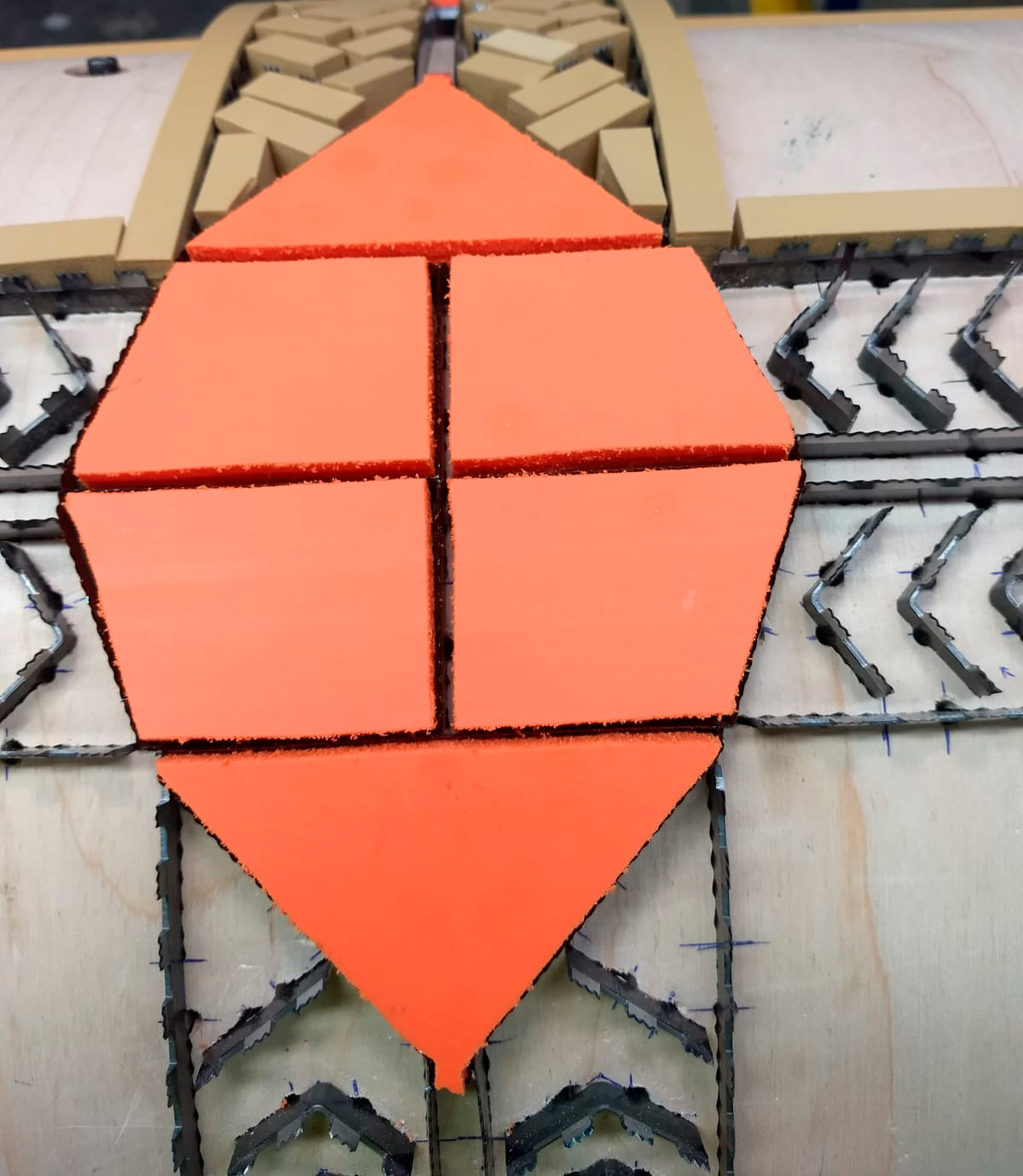

Galeria 1
Trabajo 01Galeria 1
Suajes y Grabados GL
Galeria 2
Trabajo 02Galeria 2
Suajes y Grabados GL
Galeria 3
Trabajo 03Galeria 3
Suajes y Grabados GL
Galeria 4
Trabajo 04Galeria 4
Suajes y Grabados GL
Galeria 5
Trabajo 05Galeria 5
Suajes y Grabados GL

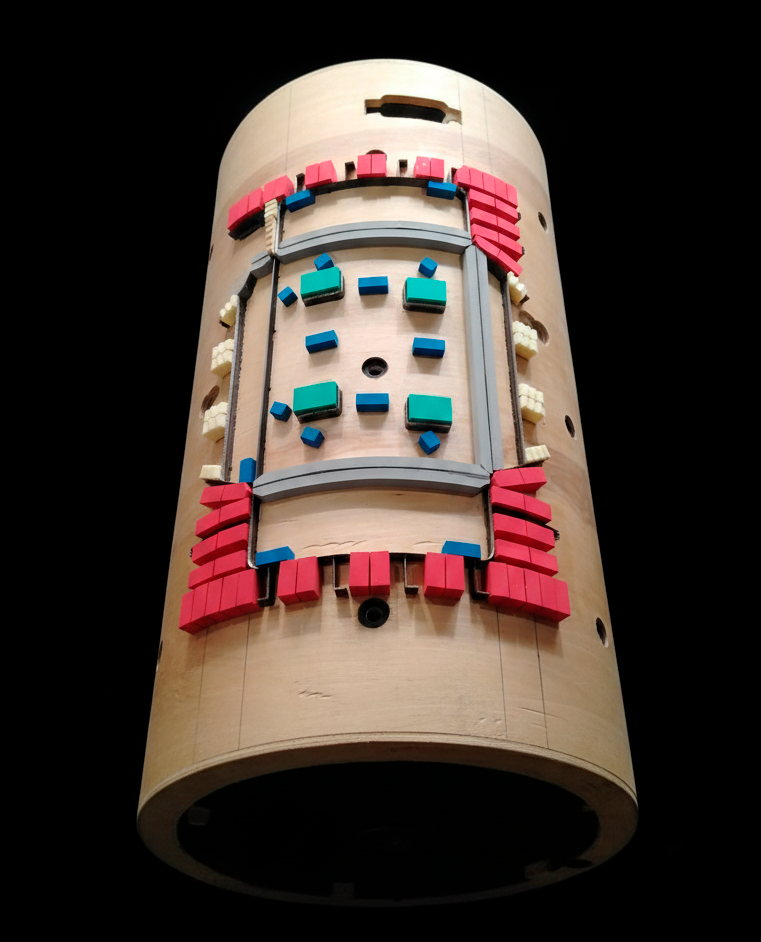

Galeria 6
Trabajo 06Galeria 6
Suajes y Grabados GL

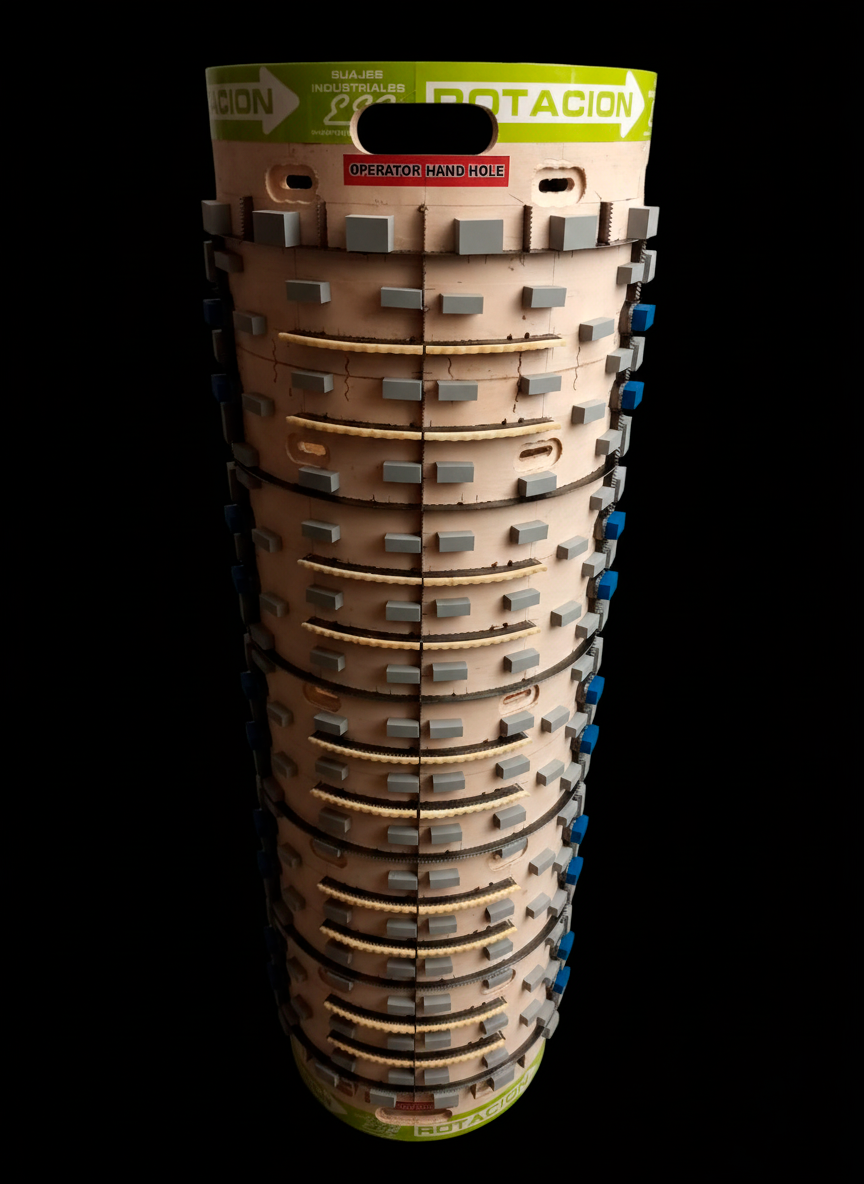

Galeria 7
Trabajo 07Galeria 7
Suajes y Grabados GL
Galeria 8
Trabajo 08Galeria 8
Suajes y Grabados GL

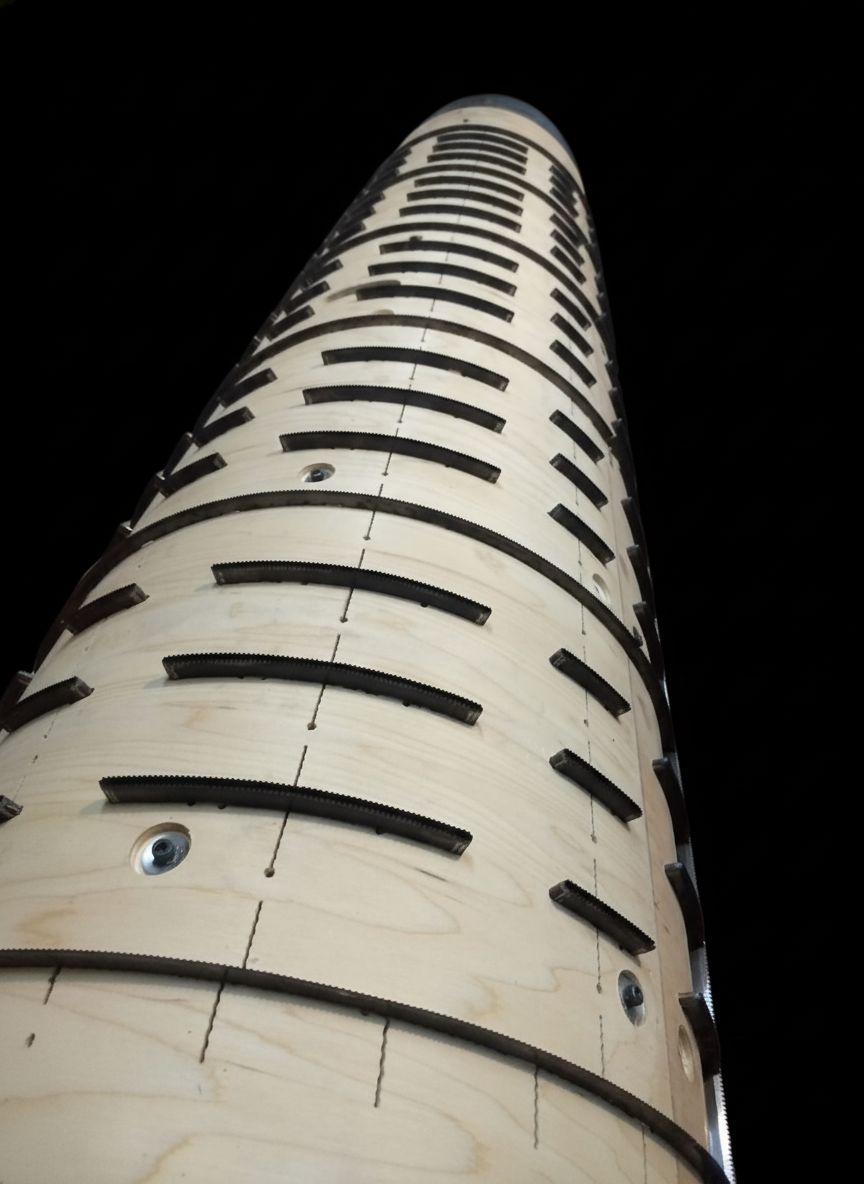

Galeria 9
Trabajo 09Galeria 9
Suajes y Grabados GL

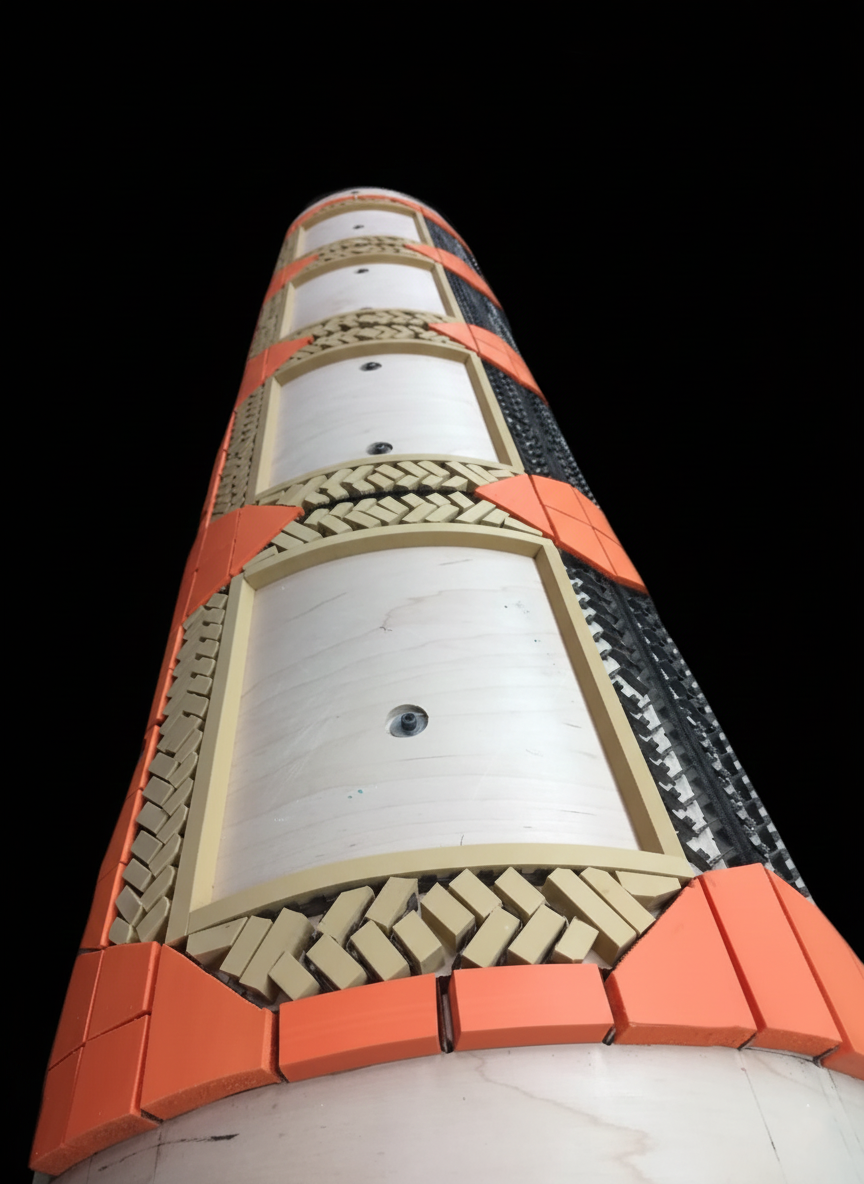

Galeria 10
Trabajo 10Galeria 10
Suajes y Grabados GL
Galeria 11
Trabajo 11Galeria 11
Suajes y Grabados GL

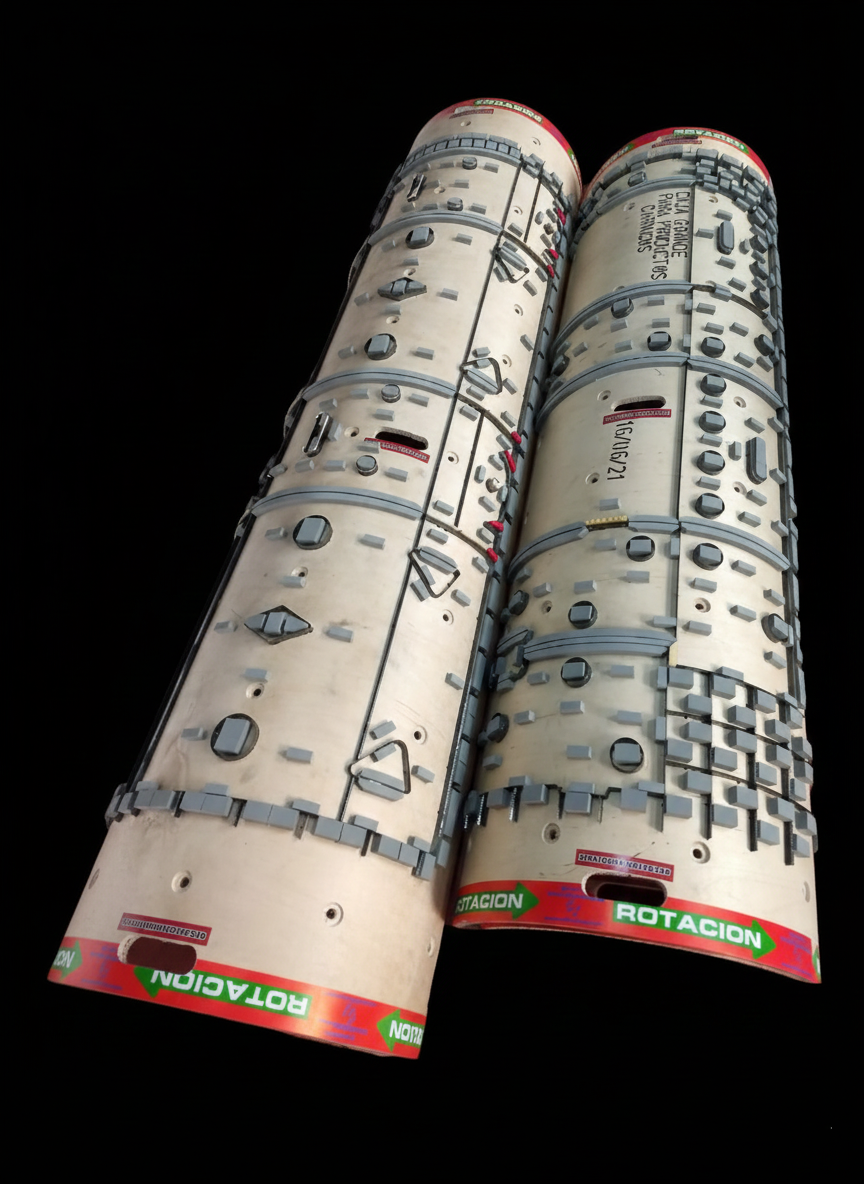

Galeria 12
Trabajo 12Galeria 12
Suajes y Grabados GL

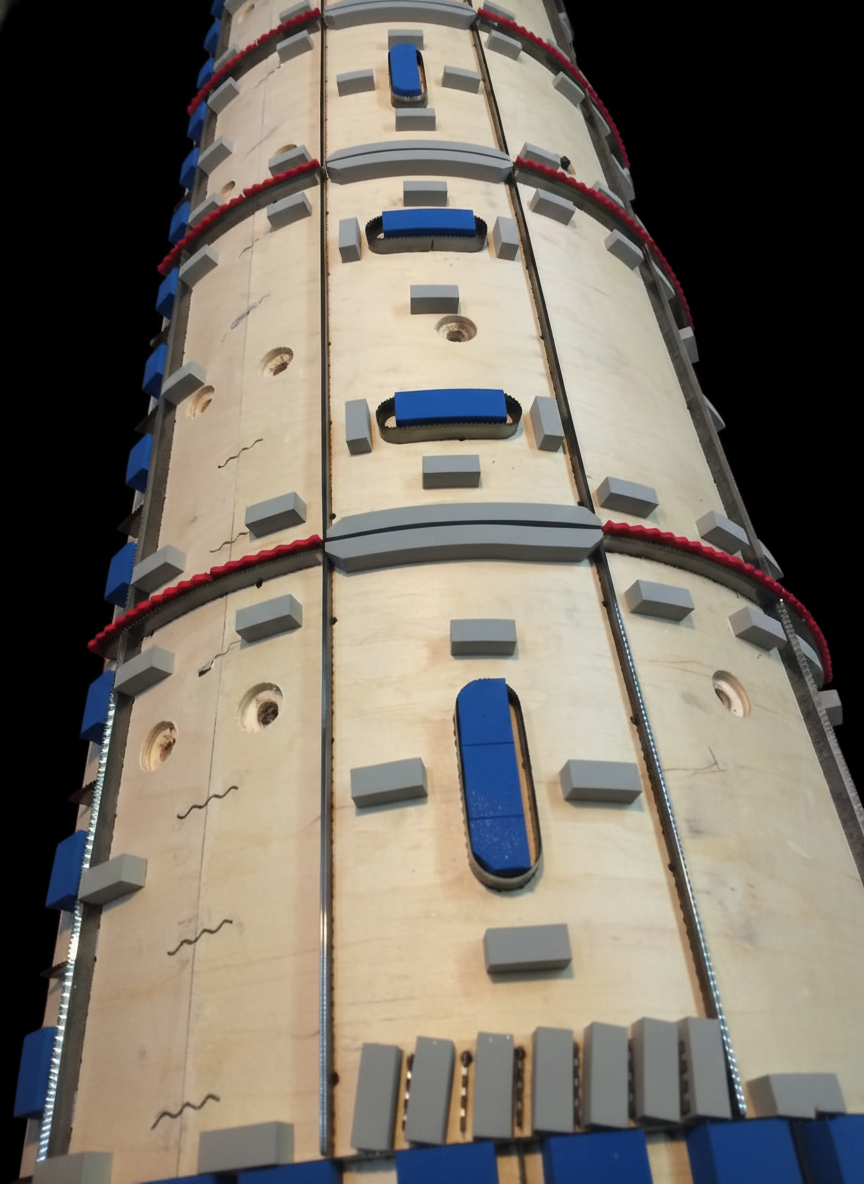

Galeria 13
Trabajo 13Galeria 13
Suajes y Grabados GL
Galeria 14
Trabajo 14Galeria 14
Suajes y Grabados GL

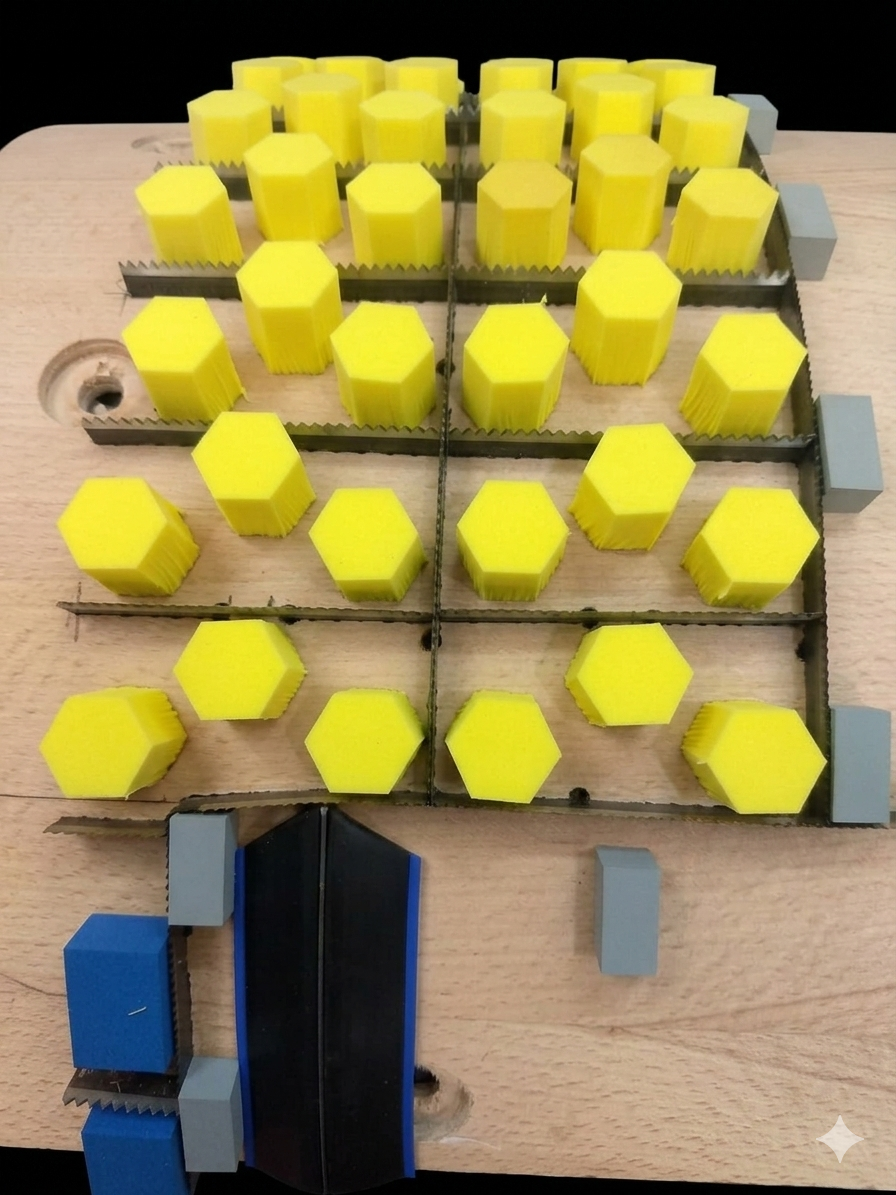

Galeria 15
Trabajo 15Galeria 15
Suajes y Grabados GL

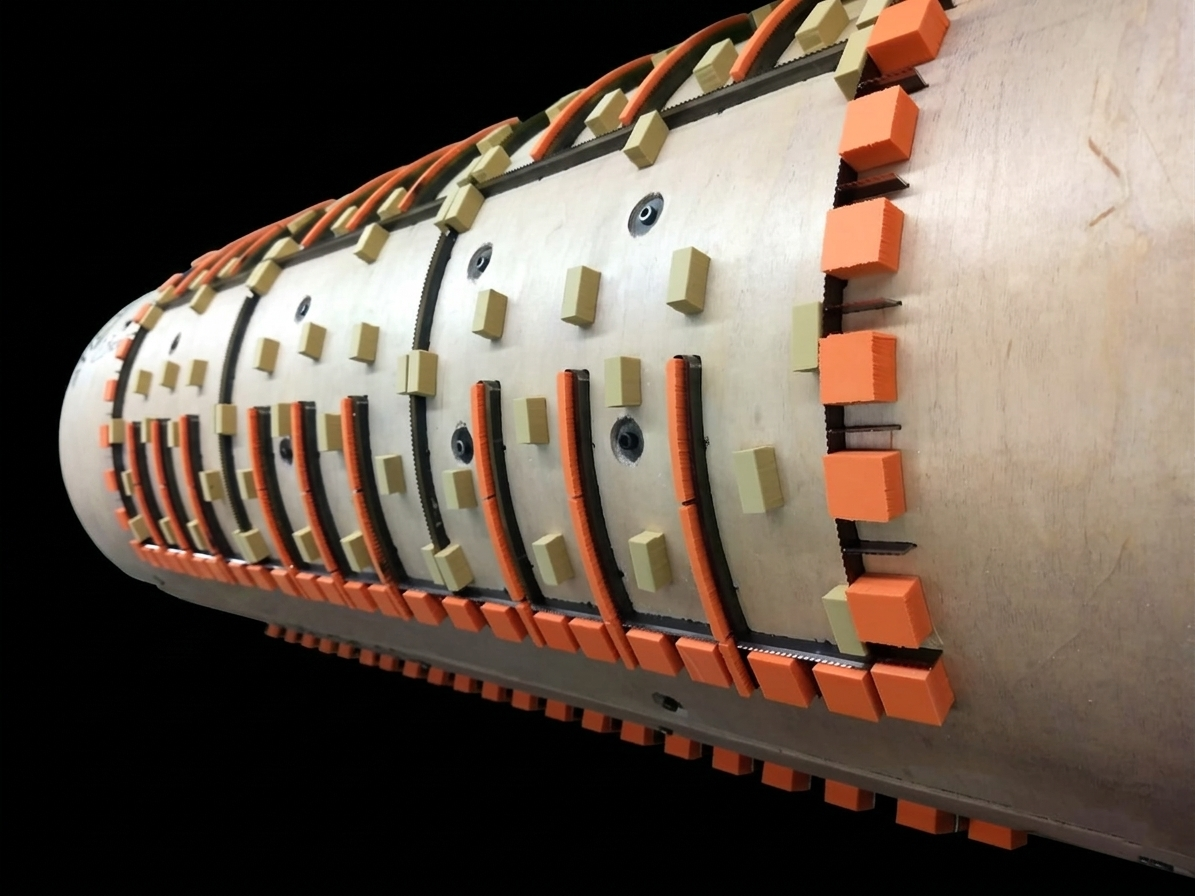

Galeria 16
Trabajo 16Galeria 16
Suajes y Grabados GL

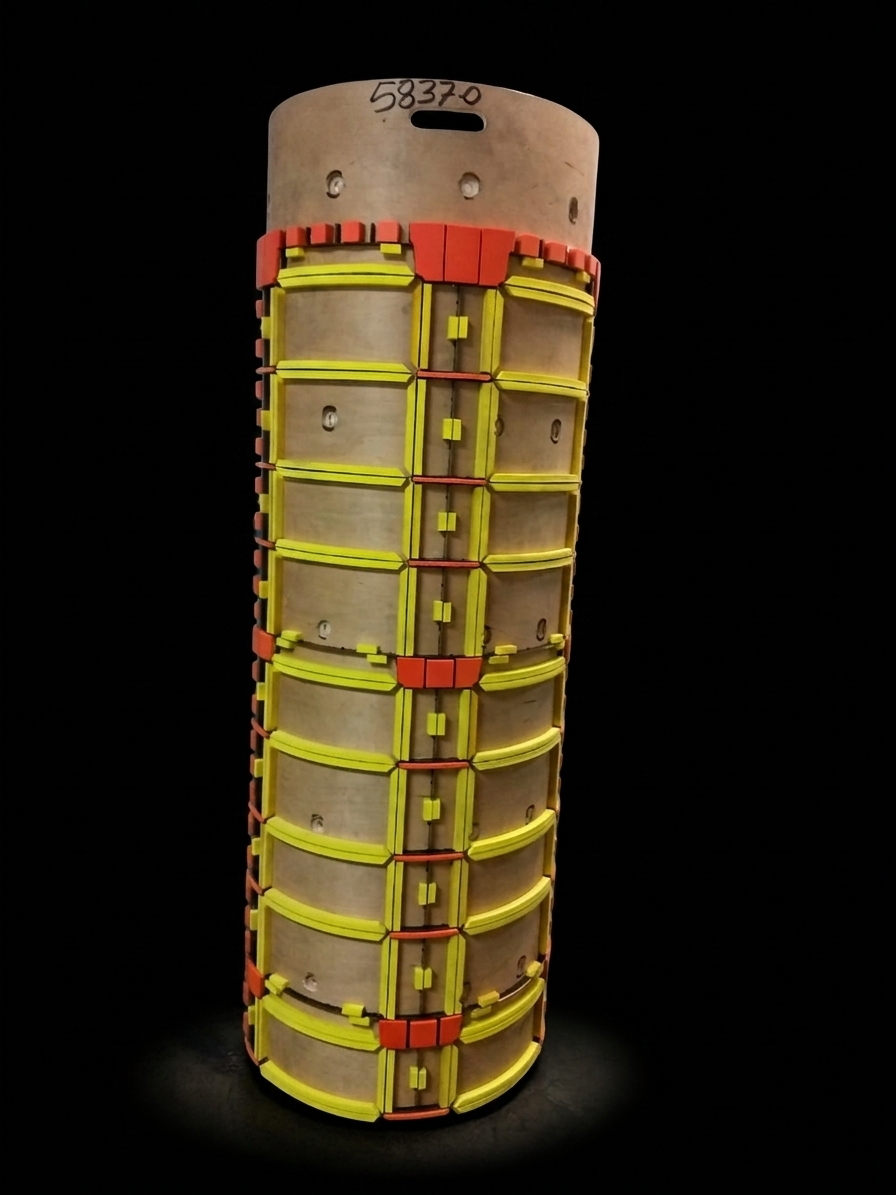

Galeria 17
Trabajo 17Galeria 17
Suajes y Grabados GL
Galeria 18
Trabajo 18Galeria 18
Suajes y Grabados GL

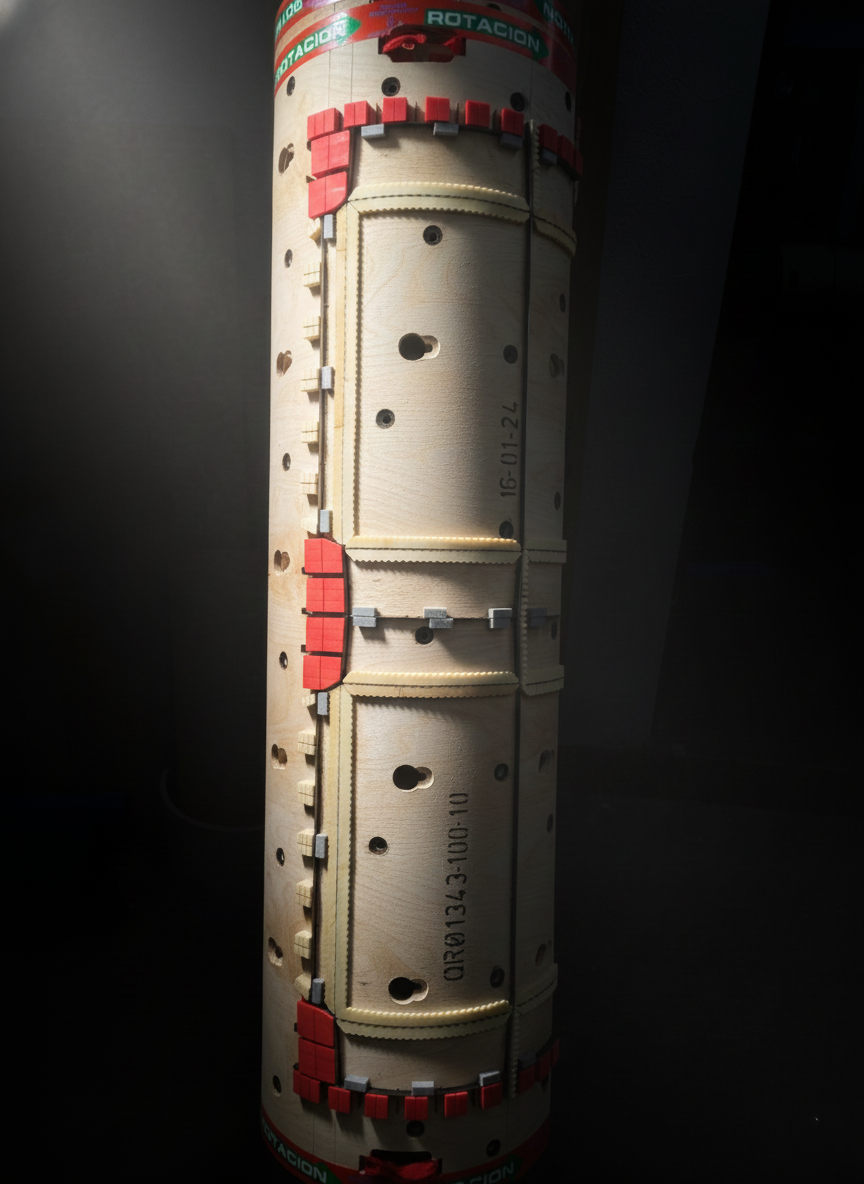

Galeria 19
Trabajo 19Galeria 19
Suajes y Grabados GL

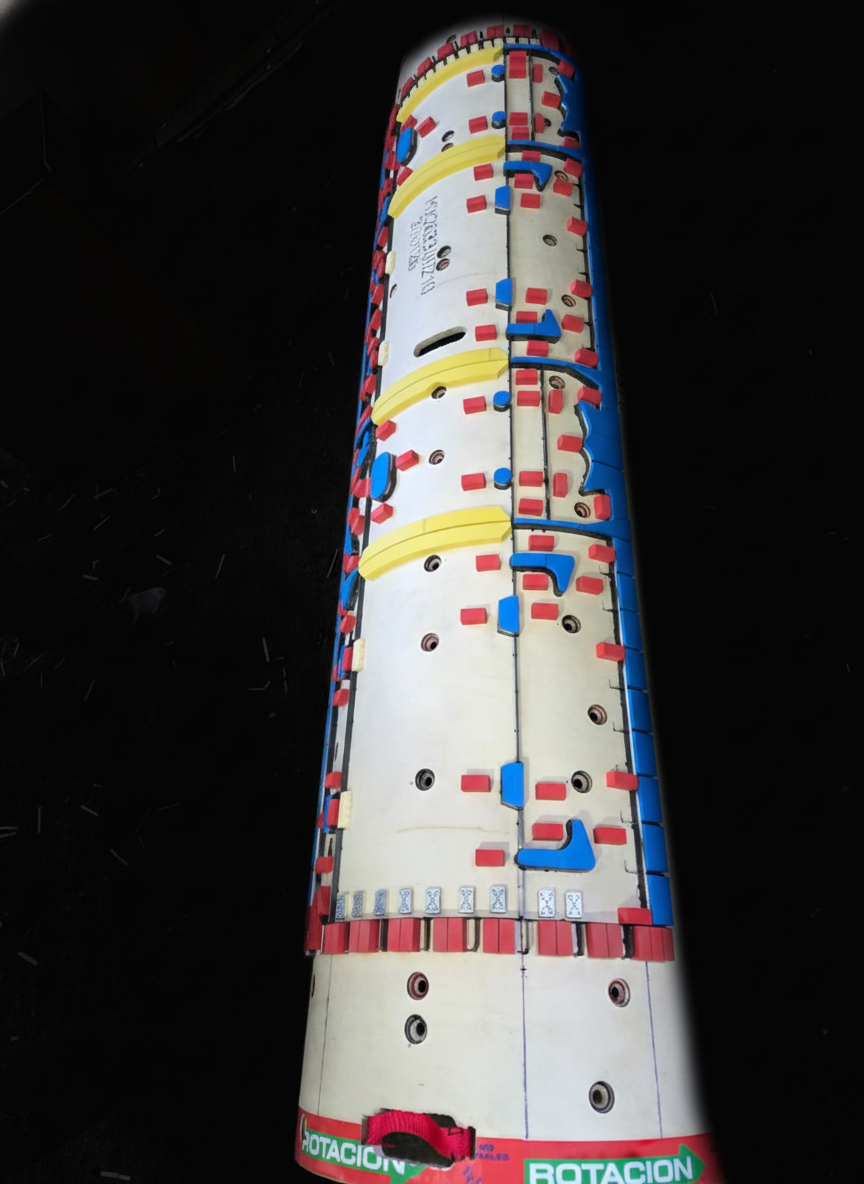

Galeria 20
Trabajo 20Galeria 20
Suajes y Grabados GL

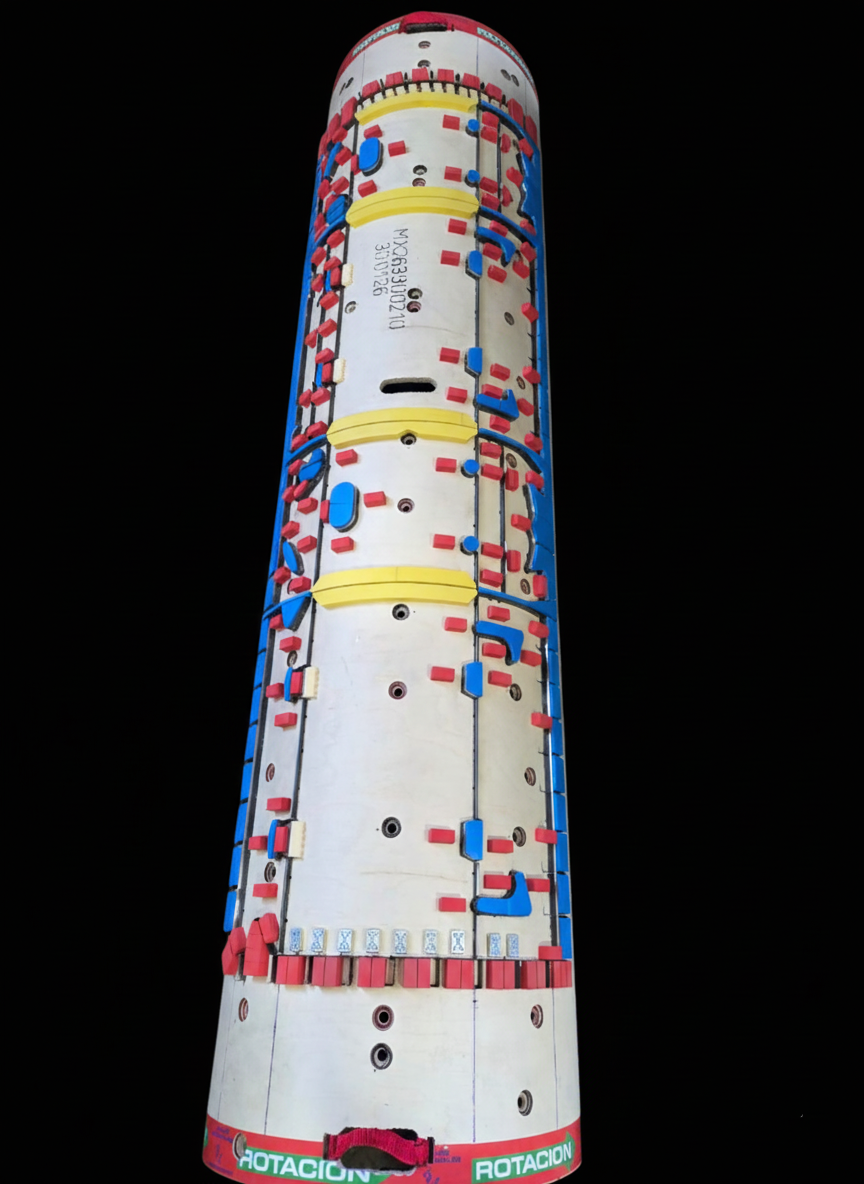

Galeria 21
Trabajo 21Galeria 21
Fin de la galeria
Portada Usa las flechas o toca la pagina para pasarla.
Galería 1
Galería 2
Galería 3
Galería 4
Galería 5
Galería 6
Galería 7
Galería 8
Galería 9
Galería 10
Galería 11
Galería 12
Galería 13
Galería 14
Galería 15
Galería 16
Galería 17
Galería 18
Galería 19
Galería 20
Galería 21
Tecnologia en Suajes y Grabados

Ingenieria de precision con una proyeccion digital del proceso

En Suajes y Grabados, la tecnologia ayuda a visualizar mejor el corte, anticipar el comportamiento del material y entregar herramientas mas estables para empaque, conversion y acabados industriales.

Lectura exacta Interpretacion de medidas, curvas y puentes para fabricar con tolerancias mas controladas.
Flujo agil Menos ajustes en montaje y mejor respuesta para prototipos y produccion continua.
Repetibilidad Componentes consistentes para cortes limpios y series de trabajo exigentes.
GL precision / corte / grabado
Trazado

Geometrias limpias

Trazos claros para definir radios, uniones y zonas de presion sin improvisacion en taller.

Material

Seleccion tecnica

Compatibilidad entre plecas, hules y soporte para que el conjunto funcione como sistema.

Montaje

Calado preciso

Preparacion de madera y fijacion con mejor control para reducir variaciones entre piezas.

Resultado

Corte proyectado

Visualizacion del desempeno esperado para minimizar merma, rebaba y correcciones posteriores.

Contacto

Envíanos tu requerimiento. También puedes llamarnos o escribir por WhatsApp con los botones flotantes.

WhatsApp Llamar
